Elévation

IM R 18 SA & 18 SA PRO

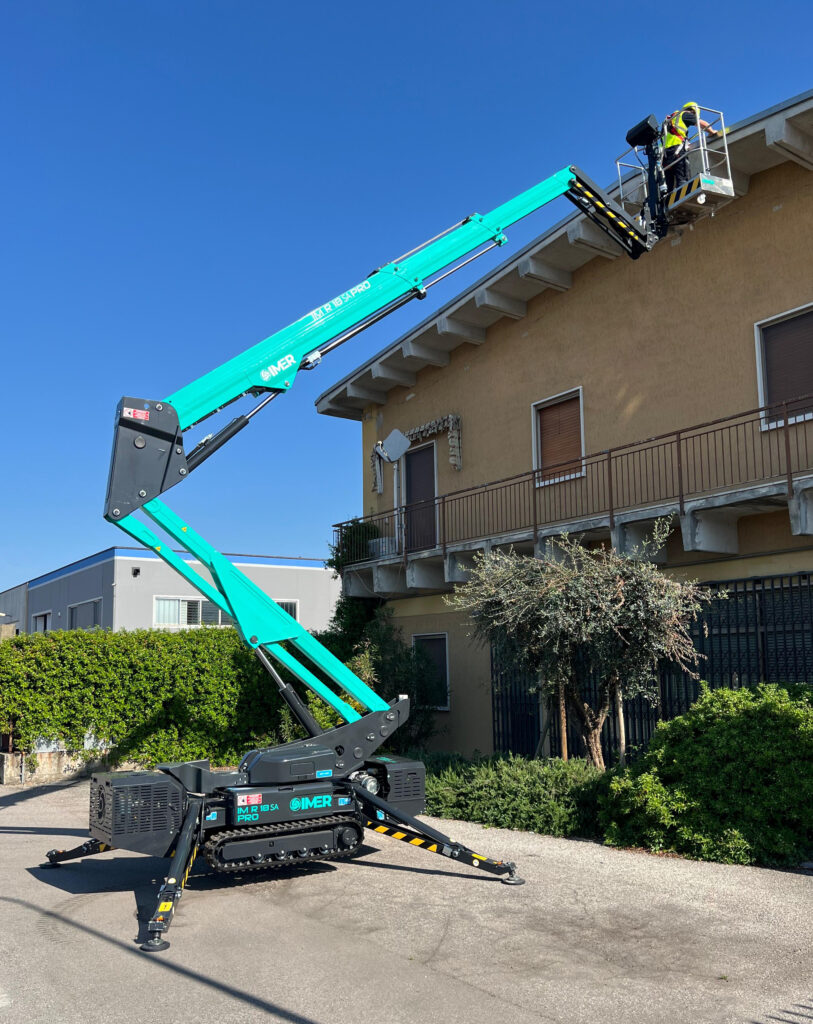

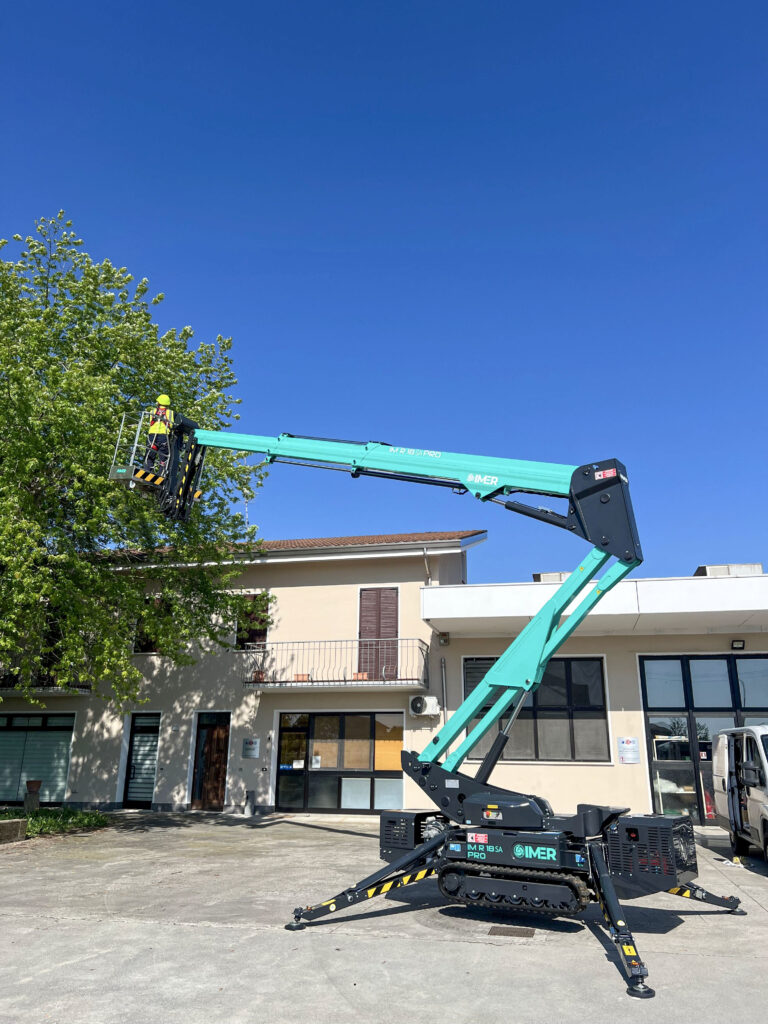

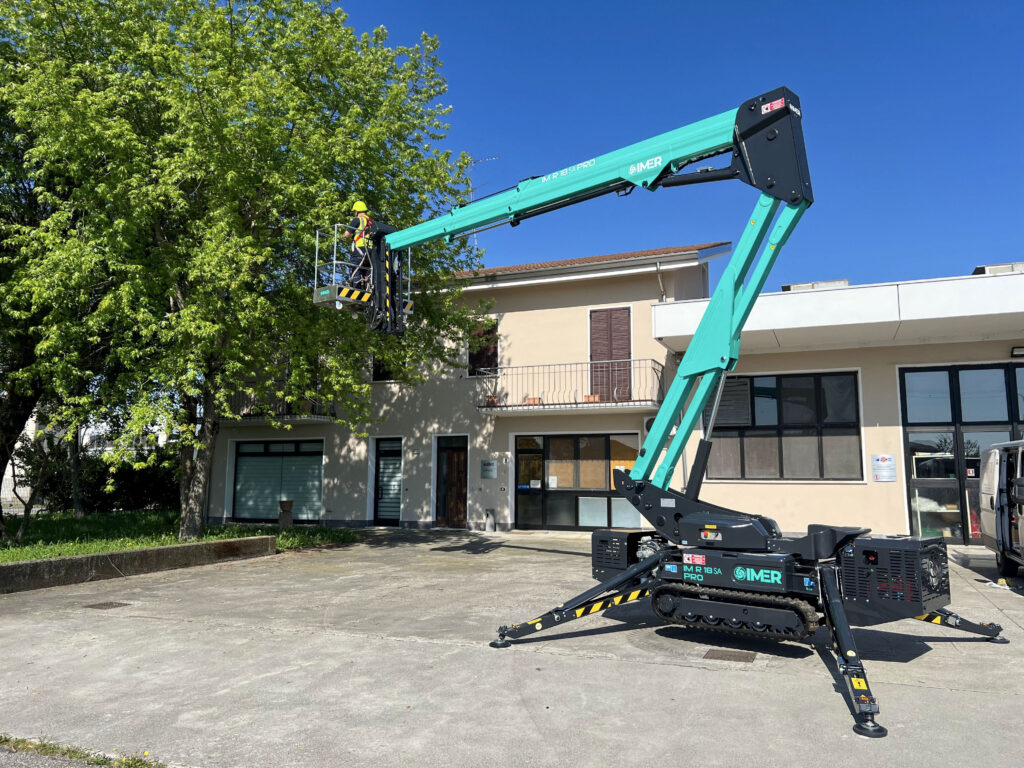

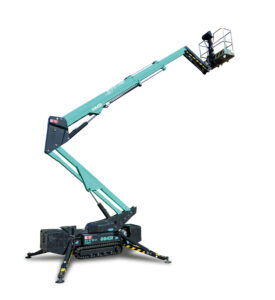

Nacelle araignée à flèche articulée simple. Hauteur de travail maximale : 18 m.

Nouveau design.

Format compact, avec un encombrement réduit au niveau des stabilisateurs.

Versions disponibles : Essence/Diesel/Lithium/Hybride.

Équipements
Caractéristiques techniques
Options
Téléchargements

Équipements

Mise à niveau automatique des stabilisateurs avec inclinomètre électronique

Patin de stabilisation Ø 200 mm

Pompes électrique et manuelle d’urgence

Clapets sur vérin

Compteur horaire

Capteur de charge

Limiteur de moment

JIB hydraulique

Chenilles en caoutchouc

Voie variable hydraulique

Double vitesse de translation

Ligne air/eau dans le panier

Rotation du panier ± 62°

Radiocommande avec écran couleur 4.3’’

Prise 230V - 16 A dans la plateforme

Capot de protection boîtier de commande

Caractéristiques Techniques

IM R 18 SA IM R 18 SA PRO
Essence/Diesel Lithium Hybride Essence/Diesel Lithium Hybride
Hauteur de travail 17.6 m 17.6 m
Hauteur au plancher 15.6 m 15.6 m
Déport latéral 7.1 m / 230 kg – 8.3 m / 140 kg – 9.6 m / 90 kg 8.5 m / 230 kg  – 10.1 m / 140 kg – 11 m / 90 kg
Rotation de la tourelle 360° non continue 360° non continue
Dimensions du panier 1.5 x 0.7 x 1.1 m 1.5 x 0.7 x 1.1 m
Longueur de transport 5.1 m (avec panier) – 4.4 m (sans panier) 5.1 m (avec panier) – 4.4 m (sans panier)
Largeur de transport max 1.10 m (voie large) min – 0.80 m (voie étroite) max 1.10 m (voie large)min – 0.80 m (voie étroite)
Hauteur machine repliée min 1.99 mmax 2.03 m (avec stabilisateurs) min 1.99 mmax 2.03 m (avec stabilisateurs)
Encombrement stabilisateurs dépliés 3.18 x 3.20 m 3.18 x 3.20 m
Vitesse max 2 km/h 1.8 km/h 1.8 km/h 2 km/h 1.8 km/h 1.8 km/h
Pente franchissable 30 % 30 %
Charge utile 230 kg 230 kg
Motorisation électrique 230 V – 2.2 kW 48 / 4.5 AC (basse tension) 230 V – 2.2 kW 48 / 4.5 AC (basse tension)
Motorisation essence HONDA GX390 11 ch – 3600 tr/mim – – 11 ch – 3600 tr/mim – –
Motorisation diesel KUBOTA Z602 16.8 ch – 3600 tr/mim – – 16.8 ch – 3600 tr/mim – –
Batteries Lithium – 48 V / 110 Ah – 48 V / 110 Ah
Chargeur batteries Lithium – 48 V / 50 A – 48 V / 50 A
Groupe électrogène HONDA GX 160 – – 3.6 ch – 3600 tr/min – – 4.9 ch – 3600 tr/min
Alimentation groupe électrogène – – 10A – – 10A
Poids total 2 500 kg (essence) / 2 560 kg (diesel) 2 570 kg 2 580 kg 2 860 kg (essence) / 2 920 kg (diesel) 2 930 kg 2 940 kg



Options

Options IM R 18 SA & IM R 18 SA PRO



  • Chenilles en caoutchouc non marquantes
  • Panier en aluminium 0,90 x 0,70 x 1,10 m
  • Patins de stabilisation (Ø 350 mm)
  • Surpatins de stabilisation rectangulaires
  • Phare de travail dans le panier
  • Kit treuil (IM R 18 SA PRO)
  • Crochet de levage (IM R 18 SA)
  • Kit IMERVIEW





Options VERSION ESSENCE / DIESEL
  • Électropompe de secours 12V



Options VERSION ESSENCE / DIESEL
  • Électropompe de secours 48V

Téléchargements

IMR_18_SA & IMR_18_SA_ PRO
2499ko
