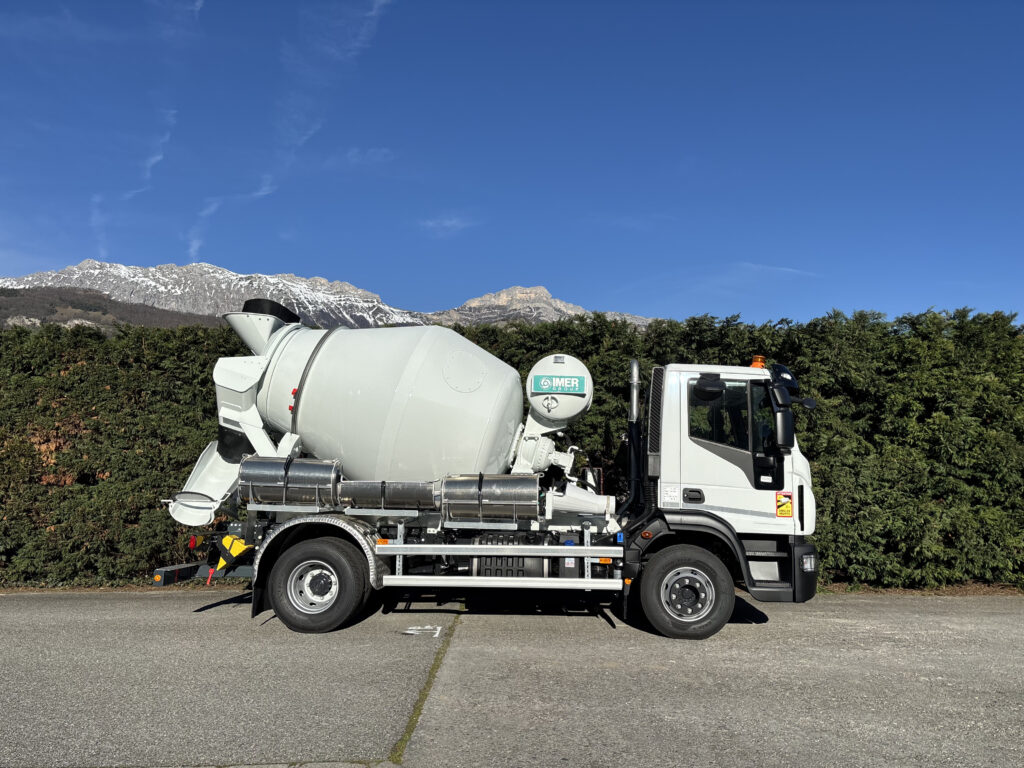

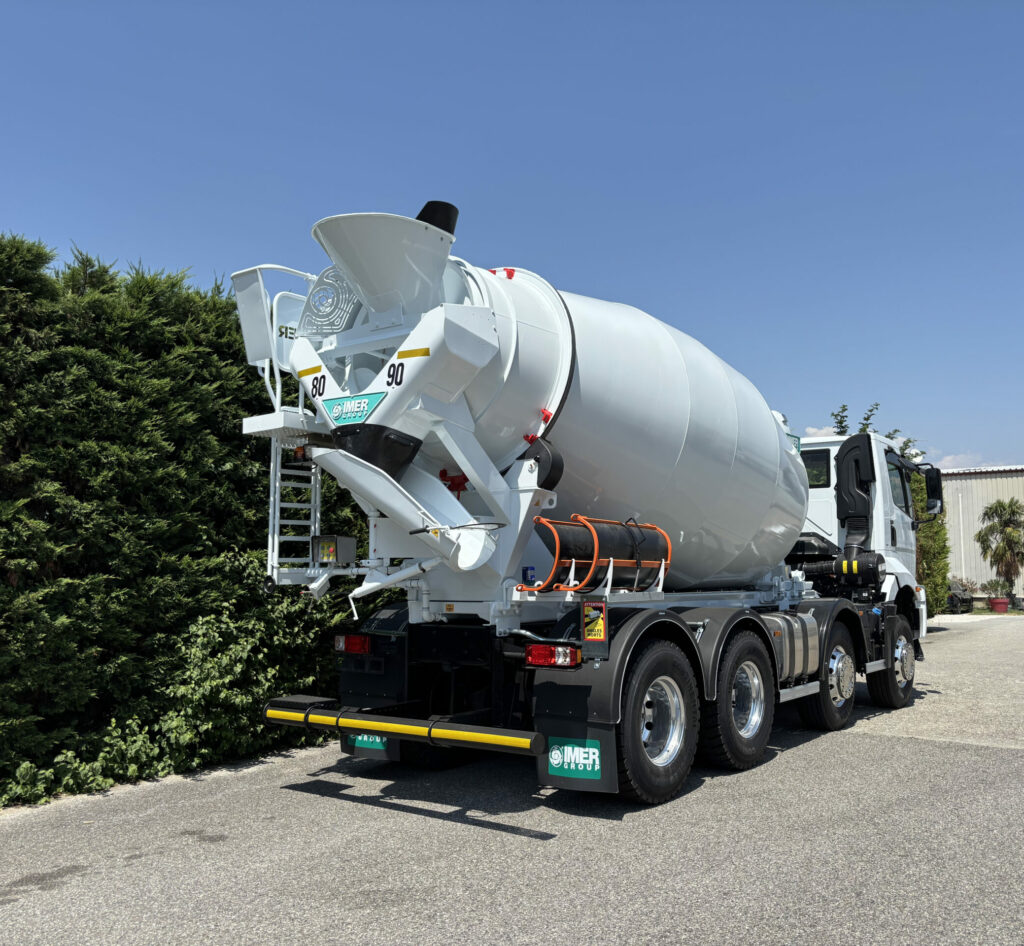

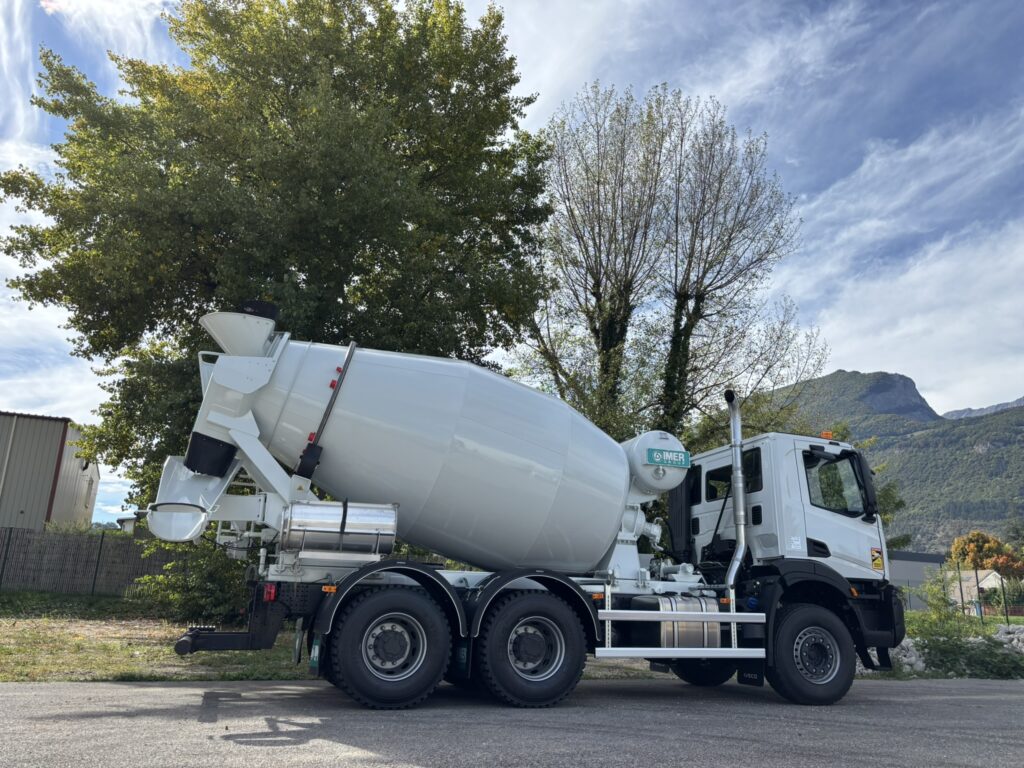

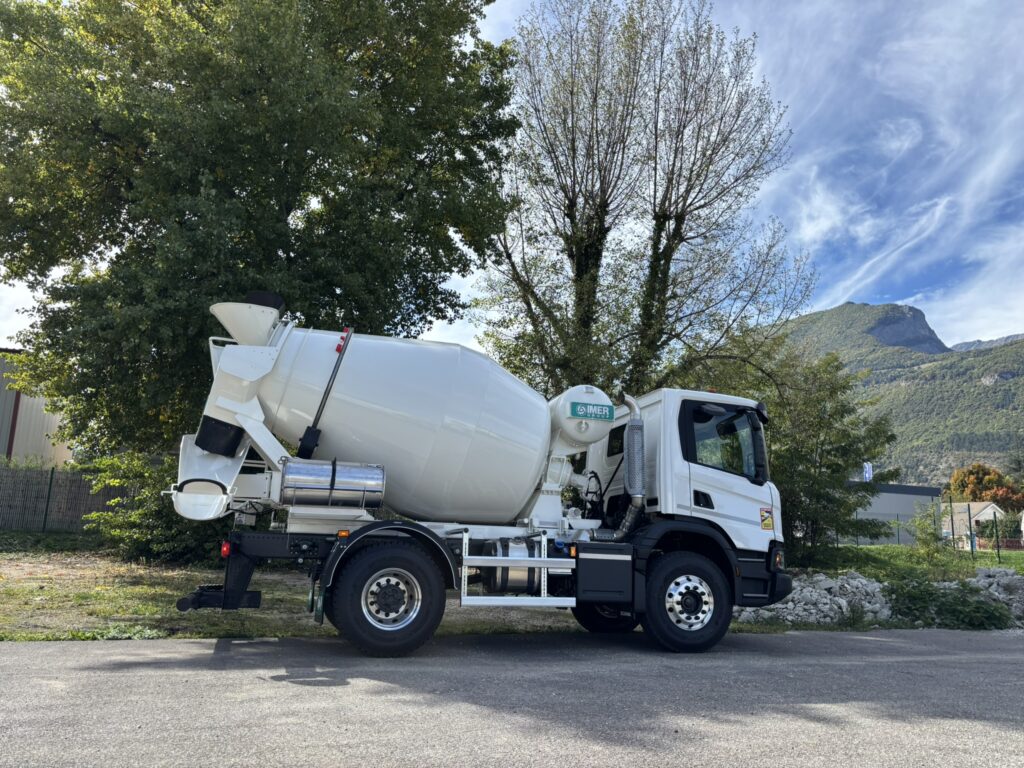

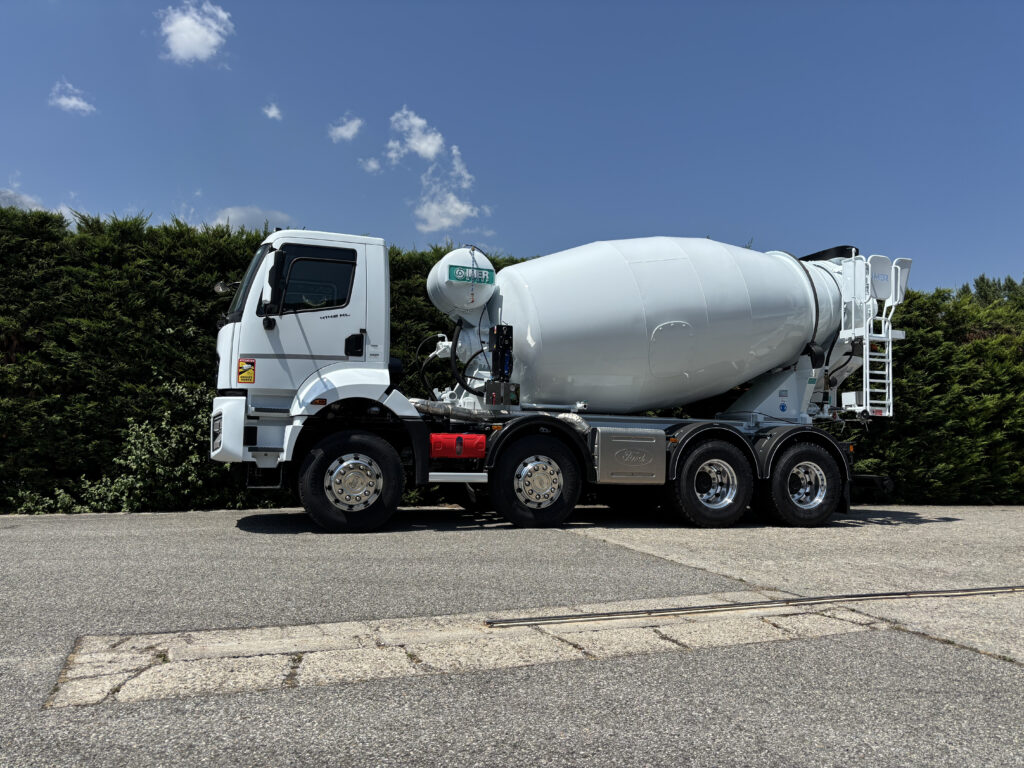

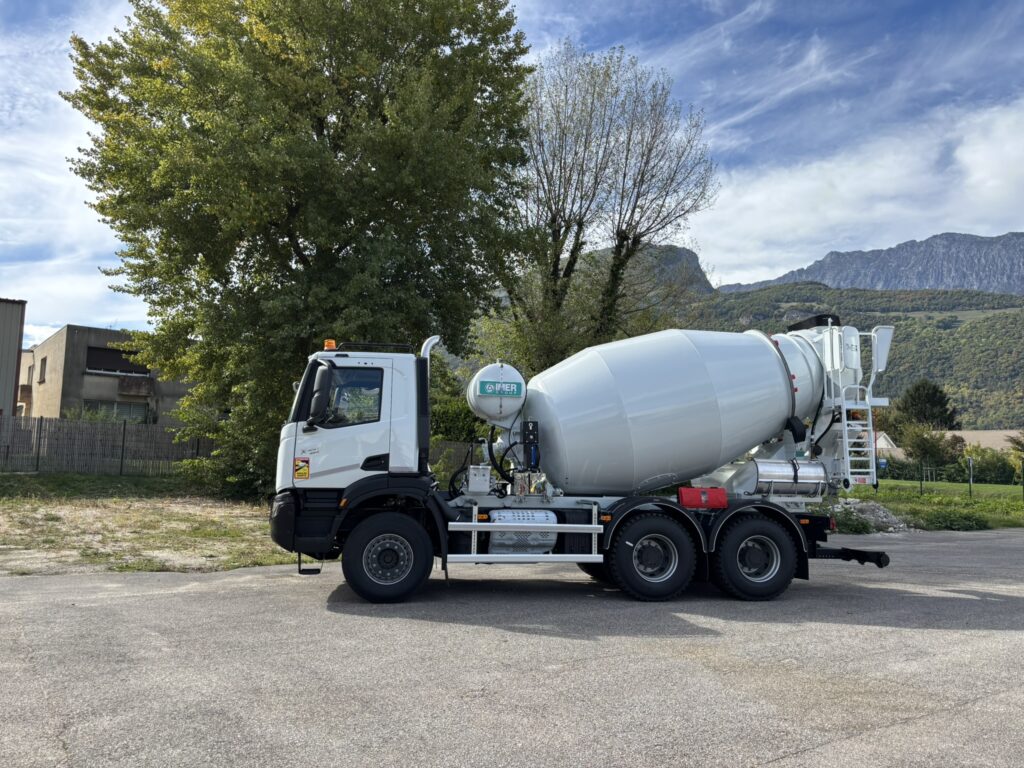

Bétonnières Portées LT

Les bétonnières portées IMER existent en deux versions : standard (H) ou superlégères (HSL) pour prise de force arrière moteur et en version avec moteur auxiliaire (D). Une vaste gamme de machines destinées au transport de 3.5 à 12 m3 de béton. Vous retrouverez dans l’onglet caractéristiques techniques les différents modèles.

Caractéristiques techniques
Options
Téléchargements
Equipements
Typologie des aciers

Caractéristiques Techniques

LT 3.7 LT 5.7 LT 6.7 LT 7.7 LT 8.7 LT 8XL.7 LT 9.7 LT 10.7 LT 12XL.7
Essieux 4 x 2 4 x 2 6 x 4 6 x 4 8 x 4 8 x 4 8 x 4 8 x 4
ou semi
8 x 4
ou semi
Capacité nominale 3 (4) m3 5 m3 6 m3 7 m3 7 m3 8.5 m3 9 m3 10 m3 (11 m3) 12 m3
Volume géométrique 6 748 L 9 440 L 10 854 L 12 766 L 13 868 L 14 014 L 16 143 L 17 648 L 19 628 L
Volume d’eau 4 043 L 5 568 L 6 688 L 8 279 L 9 011 L 9 580 L 10 024 L 11 241 L 12 304 L
Inclinaison de la cuve 15° 15° 15° 15° 14° 14° 10°
Puissance max. requise 35 kW 40 kW 46 kW 52 kW 58 kW 58 kW 70 kW 77 kW 77 kW
Longueur 4 490 mm 4 990 mm 5 349 mm 5 872 mm 6 135 mm 6 135 mm 6 558 mm 6 901 mm 7 365 mm
Largeur 2 300 mm 2 300 mm 2 300 mm 2 300 mm 2 500 mm 2 500 mm 2 500 mm 2 500 mm 2 500 mm
Hauteur 2 302 mm 2 436 mm 2 533 mm 2 665 mm 2 735 mm 2 735 mm 2 733 mm 2 793 mm 2 805 mm
Poids total (H)* 3 000 Kg 3 200 Kg 3 400 Kg 3 600 Kg 3 800 Kg 3 900 Kg 4 050 Kg 4 800 Kg 5 200 Kg

* Poids susceptibles de variation, tolérance +/-5% DIN 70020





Modèles version Super Légère LT 3.7 SL LT 5.7 SL LT 6.7 SL LT 7.7 SL LT 8.7 SL LT 8XL.7 SL LT 9.7 SL LT 10.7 SL LT 12XL.7 SL
Essieux 4 x 2 4 x 2 6 x 4 6 x 4 8 x 4 8 x 4 8 x 4 8 x 4
ou semi
8 x 4
ou semi
Capacité nominale 3 m3 (4 m3) 5 m3 6 m3 7 m3 8 m3 (9 m3) 9 m3 (10 m3) 9 m3 (10 m3) 10 m3 (11 m3) 12 m3
Volume géométrique 6 748 L 9 440 L 10 854 L 12 766 L 13 868 L 14 014 L 16 143 L 17 648 L 19 628 L
Volume d’eau 4 043 L 5 568 L 6 688 L 8 279 L 9 011 L 9 580 L 10 024 L 11 241 L 12 304 L
Inclinaison de la cuve 15° 15° 15° 15° 14° 14° 10°
Puissance max. requise 35 kW 40 kW 46 kW 52 kW 58 kW 58 kW 70 kW 77 kW 77 kW
Longueur mini. 4 490 mm 4 990 mm 5 349 mm 5 872 mm 6 135 mm 6 135 mm 6 558 mm 6 901 mm 7 365 mm
Largeur mini. 2 300 mm 2 300 mm 2 300 mm 2 300 mm 2 500 mm 2 500 mm 2 500 mm 2 500 mm 2 500 mm
Hauteur 2 302 mm 2 436 mm 2 533 mm 2 665 mm 2 735 mm 2 735 mm 2 733 mm 2 793 mm 2 805 mm
Poids total (HSL)* 2 600 Kg 2 800 Kg 3 000 Kg 3 200 Kg 3 400 Kg 3 500 Kg 3 650 Kg 4 300 Kg 4 400 Kg

* Poids susceptibles de variation, tolérance +/-5% DIN 70020

Options

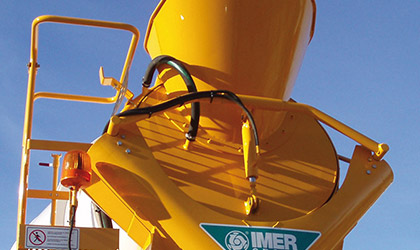

Bouchon ou demi-bouchon hydraulique

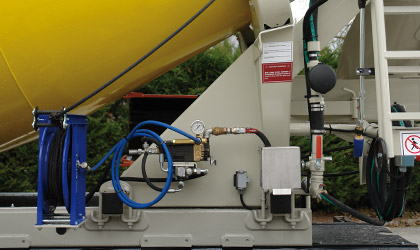

Nettoyeur haute pression hydraulique avec enrouleur

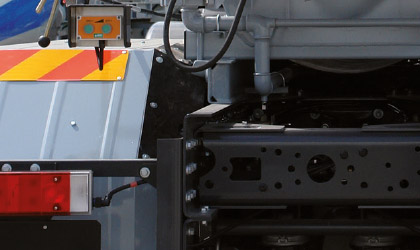

Protection entre garde-boue et châssis

Garde-boue Mono-roue en PVC avec supports chromés

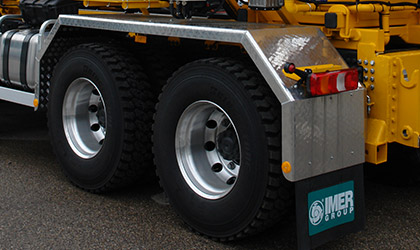

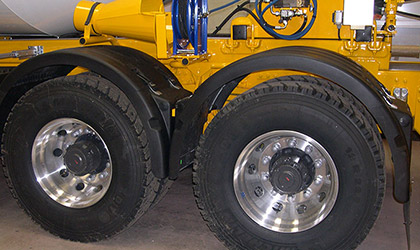

Garde-boue double roues aluminium avec stries intérieures ou extérieures

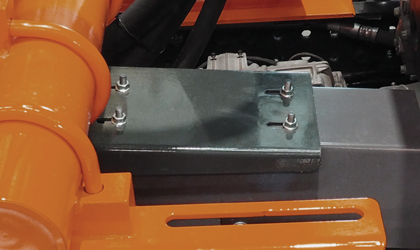

Protections entre longerons

Réservoir en acier pressurisé de 315 à 1000 litres

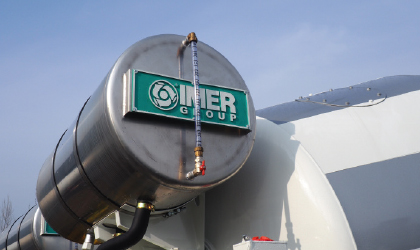

Réservoir en aluminium de 250 à 1000 litres ou pressurisé de 315 et 615 litres

Relevage goulotte hydraulique, pompe manuelle

Goulottes polystone avec support

Goulottes aluminium sur Garde-Boue

Echelle télescopique

Portillon de sécurité

Protection cardan

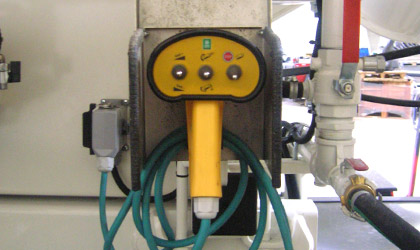

Double commande électro-hydraulique

Goulotte télescopique LT 555 déploiement à 5,5 m

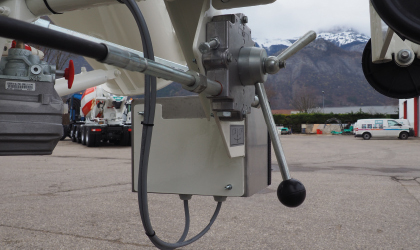

Double commande mécanique

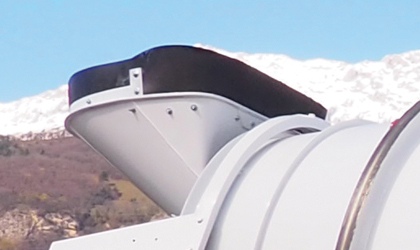

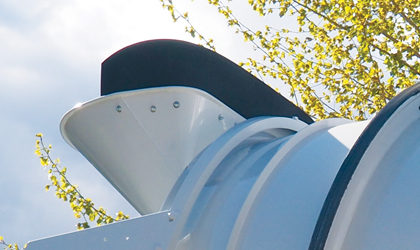

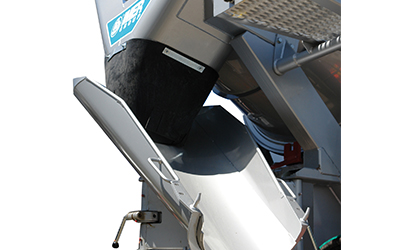

Caoutchouc sur trémie d'alimentation 180°

Caoutchouc sur trémie d'alimentation 360°

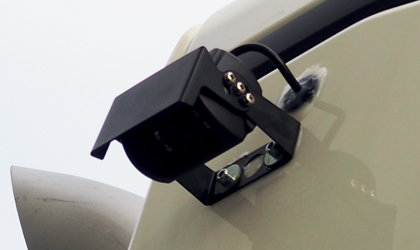

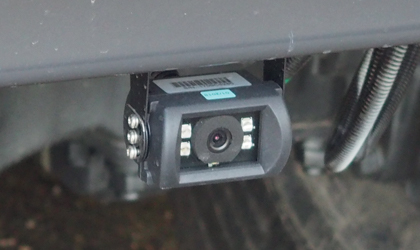

Caméra latérale et caméra arrière

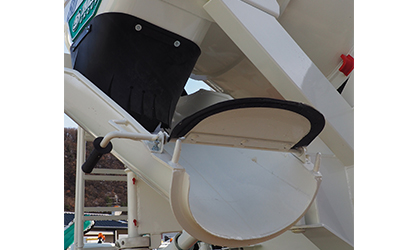

Clapet de fermeture goulotte

entonnoir et support Ø 195 mm

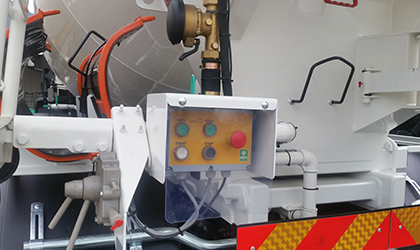

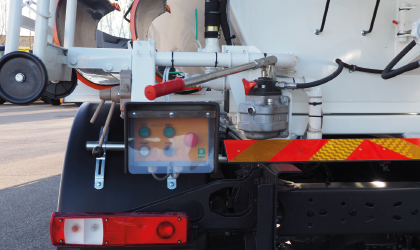

Boitier de commande start / stop et arrêt d'urgence

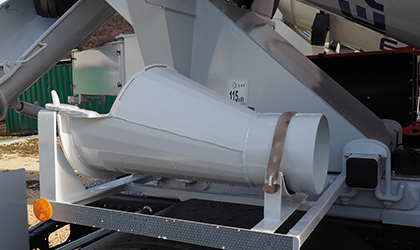

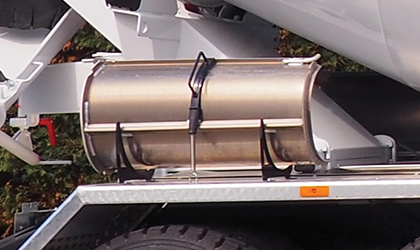

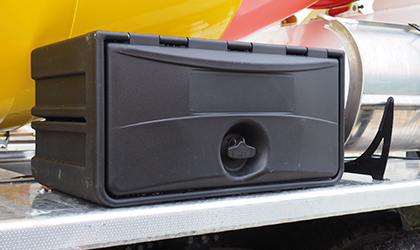

Coffre à outils 153 L

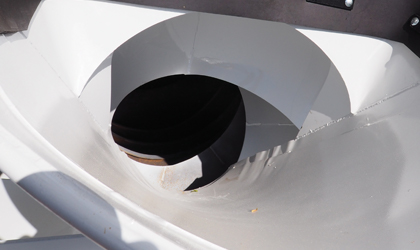

Blindage anti-usure sur la trémie

Blindage anti-usure goulotte de vidange

Ecran 7" couleur

Caméra latérale

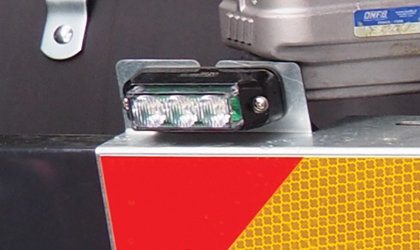

Feux flash et cri du lynx

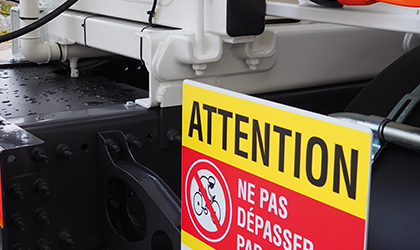

Avertisseur sonore cycliste

Marche pied simple ou double sur bae

Graissage déporté des galets sur poste de commande

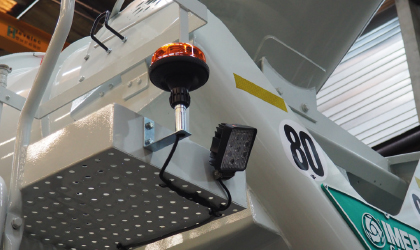

Gyrophare et phare de travail led

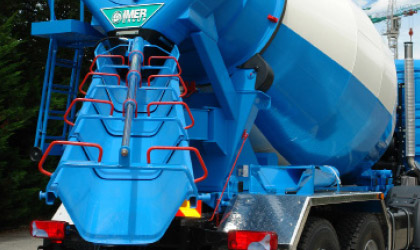

Grille de sécurité anti-personnel

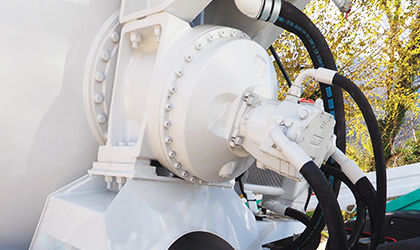

Moteur et réducteur

Pompe avec support réglable et adaptable

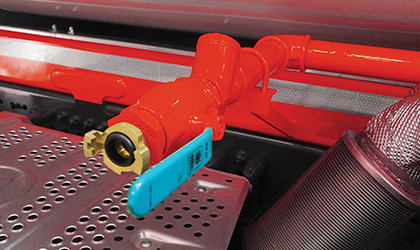

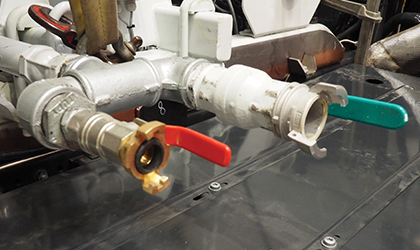

Alimentation en eau simple ou double

Alimentation en eau des 2 côtés

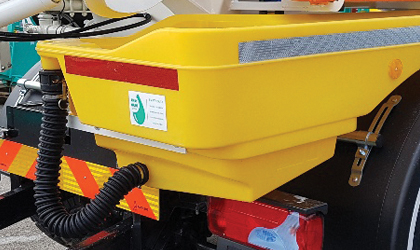

AWAYWASH: bac de lavage pour goulottes

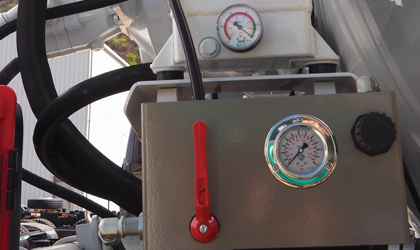

Réservoir d'huile avec sonde de température et vanne 3 voies

Téléchargements

Semi - 2 essieux
230ko
CONSULTER
Semi - 3 essieux
252ko
CONSULTER
Doc LT
8431ko
CONSULTER

Equipements

  • Acier anti-usure 30MnB5

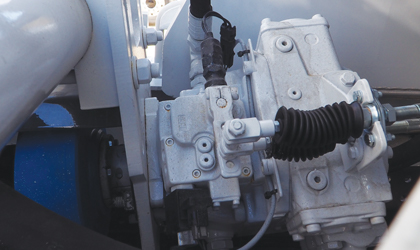

  • Transmission hydrostatique avec pompe à portée variable et moteur à cylindrée fixe
  • Réducteur planétaire épicycloïdal LT OK 2.8 – 70 000 Nm
  • Refroidisseur d’huile 42.000 BTU avec réservoir incorporé 18 l. et filtre incorporé, sonde et ventilateur électrique

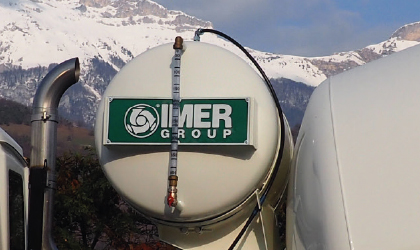

  • Réservoir d’eau avec échelle graduée
  • Compteur à eau 20 m3/h – 0÷500 l.
  • Pompe à eau LTC30 – 450 l./1’ actionnée par courroie
  • Goulotte de vidange orientable
  • Vérin manuel pour relevage goulotte ou vérin hydraulique pour relevage goulotte avec pompe manuelle
  • 2 allonges de goulotte d’un mètre en polystone ou en aluminium
  • Tôles d’usure sur trémies d’alimentation et de sortie
  • Tôle d’usure sur goulotte de vidange
  • 1 trou d’homme
  • 4 blocages mécaniques de cuve pour entretien en toute sécurité
  • Faux-châssis bétonnière en acier spécial R500 à haute limite élastique
  • 1 lance de lavage position arrière
  • 1 lance de lavage sur partie supérieure de l’échelle

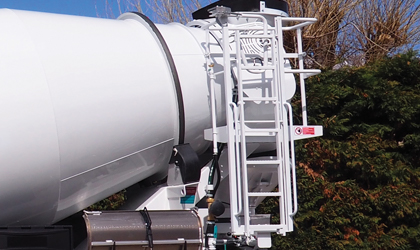

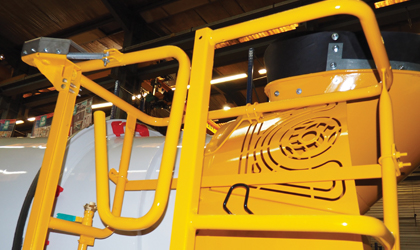

  • Echelle de visite avec grille de protection et portique de sécurité
  • 1 extincteur poudre 6 kg
  • Feux de gabarit et plaques réfléchissantes
  • Structure complètement grenaillée (SA 2,5) et peinte avec 2 couches d’anti-rouille
  • Peinture de finition 1 ton sur peinture d’apprêt
  • Commande électrique ou mécanique

Typologie des aciers

typo aciers
